Решётка для круглых воздуховодов РС-ВЦ вентиляционная, цилиндрическая.

     В современной архитектуре воздуховоды из листового металла со спирально-навивными швами, применяемые в системах кондиционирования и вентиляции, нередко являются элементом дизайна помещения. Для таких воздуховодов с открытым монтажом применяются приточно-вытяжные решётки РС-ВЦ с вертикальными жалюзи и приточно-вытяжные решётки РС-ГЦ с горизонтальными жалюзи. Решётки эстетично и "по-дизайнерски красиво" ложатся на воздуховод круглого сечения.
   Решётка РС-ВЦ предназначена для распределения притока и вытяжки, решетка для круглых воздуховодов с вертикальными пластинами. Регулируемые пластины имеют каплеобразную форму, каждая настраиваются индивидуально. Решётки РС-ВЦ изготавливается из листовой стали. Благодаря наличию вертикальных подвижных жалюзи в решетке достигается плавное распределение и регулировка направления потока воздуха в горизонтальной плоскости. Дополнительно можно заказать клапан расхода воздуха или блок регулировки, что облегчает выравнивание воздушных балансов по помещениям при наладке систем вентиляции или кондиционирования.
    Решётка цилиндрическая с вертикальными жалюзи РС-ВЦ устанавливается непосредственно в круглый воздуховод, в предварительно вырезанное в воздуховоде прямоугольное отверстие и крепится к нему с помощью саморезов либо с помощью специальных крепежных элементов - зажимов.
    Решетка для круглых воздуховодов РС-ВЦ устанавливается на воздуховоды диаметром в следующем диапазоне от 100 мм до 800 мм.
   Окраска решёток возможна в любой цвет в соответствии со спектром RAL. Стандартный цвет - белый.

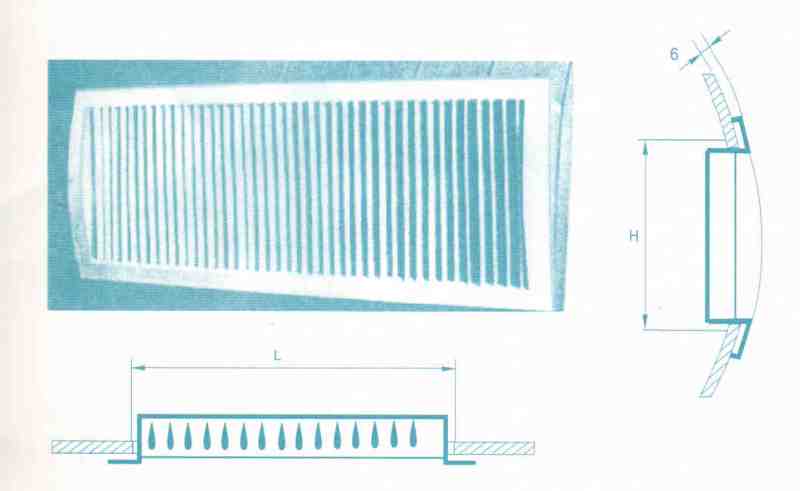

Размеры вентиляционных решеток для круглых воздуховодов.

№	Размеры строительного проема, мм		Размеры решетки, мм				Внутренние размеры блока регулировки
	Длина	Высота	Наружные		Внутренние		Внутренние размеры блока регулировки
	L	H	L+30	H+30	L-20	H-20	L1	H1
1	225	75	255	105	205	55	210	55
2	325		355		305		310
3	425		455		405		410
4	525		555		505		510
5	625		655		605		610
6	825		855		805		405 (2 шт.)
7	1025		1025		1005		505 (2 шт.)
8	1225		1255		1205		605 (2 шт.)
9	225	125	255	155	205	105	210	105
10	325		355		305		310
11	425		455		405		410
12	525		555		505		510
13	625		655		605		610
14	825		855		805		405 (2 шт.)
15	1025		1055		1005		505 (2 шт.)
16	1225		1255		1205		605 (2 шт.)
17	225	225	255	255	205	205	210	205
18	325		355		305		310
19	425		455		405		410
20	525		555		505		510
21	625		655		605		610
22	825		855		805		405 (2 шт.)
23	1025		1055		1005		505 (2 шт.)
24	1225		1255		1205		605 (2 шт.)
25	325	325	355	355	305	305	310	305
26	425		455		405		410
27	525		555		505		510
28	625		655		605		610
29	825		855		805		405 (2 шт.)
30	1025		1055		1005		505 (2 шт.)
31	1225		1255		1205		605 (2 шт.)
32	625	425	655	455	605	405	610	405
33	825		855		805		405 (2 шт.)
34	1025		1055		1005		505 (2 шт.)
35	1225		1255		1205		605 (2 шт.)

Образец заказа: РС-ВЦ / Б / D 1025х325 , где
Р - решётка;
С - стальная;
Ц - цилиндрическая(для круглых воздуховодов);
В - вертикальные пластины;
Б - блок регулировки расхода воздуха(можно регулировать расход воздуха, цена блока регулировки расхода воздуха);
D - крепление на саморезах ( З - защёлка, Р - с монтажной рамой);
1025х325 - размеры строительного проёма, мм.

Цена решетки РС-ВЦ для круглых воздуховодов. Прайс.

Размер строительного проёма, L x H, мм	РС - ГЦ, руб	РС - ВЦ, руб


225 х 75	548,9	564,3
325 х 75	650,1	693,0
425 х 75	804,1	848,1
525 х 75	875,6	935,0
625 х 75	1102,2	1158,3
825 х 75	1279,3	1378,3

225 х 125	657,3	687,5
325 х 125	775,5	825,0
425 х 125	861,3	950,4
525 х 125	950,4	1081,3
625 х 125	1125,3	1225,4
825 х 125	1351,9	1481,7

225 х 225	848,1	848,1
325 х 225	987,8	1037,3
425 х 225	1073,6	1125,3
525 х 225	1213,3	1301,3
625 х 225	1337,6	1431,1
825 х 225	1912,9	2007,5

325 х 325	1219,9	1219,9
425 х 325	1351,9	1425,6
525 х 325	1563,1	1636,8
625 х 325	1818,3	1912,9
825 х 325	2477,2	2983,2

Мы видим, как ценовой диапазон решёток отличается от ценового максимума решёток иностранного производства, да и стоит отметить, что решетки РС-ВЦ производитель изготавливает в кратчайшие сроки - это очень важно, когда на объекте очень жёсткие временные рамки сдачи объекта.
