Решётки для круглых воздуховодов РС-ГЦ - вентиляционная, цилиндрическая.

В современной архитектуре воздуховоды из листового металла со спирально-навивными швами, применяемые в системах кондиционирования и вентиляции, нередко являются элементом дизайна помещения. Для таких воздуховодов с открытым монтажом применяются приточно-вытяжные решётки РС-ГЦ с горизонтальными жалюзи, приточно-вытяжные решётки РС-ВЦ с вертикальными жалюзи. Возможно также исполнение двухрядных решеток. Решётки на воздуховоды эстетично и, по-дизайнерски, красиво, ложатся на радиус изгиба воздуховода, при заказе необходима указать диаметр этого воздуховода.

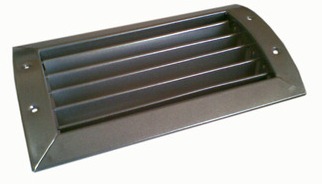

   Решетка РС-ГЦ предназначена для распределения притока или вытяжки, решетки для круглых воздуховодов с горизонтальными пластинами. Пластины каплеобразной формы настраиваются индивидуально. Решётки РС-ГЦ изготавливается из листовой стали. Благодаря наличию горизонтальных подвижных жалюзи в решетке достигается плавное распределение и регулировка направления потока воздуха в вертикальной плоскости.
    Опционально можно заказать клапан расхода воздуха, что облегчает выравнивание воздушных балансов по помещениям при наладке систем вентиляции или кондиционирования.
    Решётки цилиндрические типа РС-ГЦ устанавливаются непосредственно на круглый воздуховод, в предварительно вырезанное в воздуховоде прямоугольное отверстие и крепится к нему с помощью саморезов либо с помощью специальных крепежных элементов - зажимов.
Решетки для круглых воздуховодов РС-ГЦ рекомендуется устанавливать на воздуховоды диаметром в следующем диапазоне от 125 мм до 800 мм.
Окраска решёток возможна в любой цвет в соответствии со спектром RAL, либо без окраски. Стандартный цвет - белый RAL 9016.

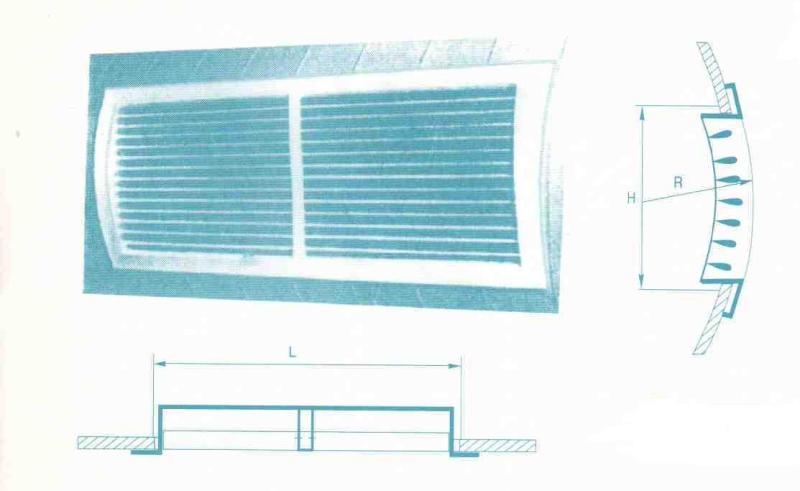

Размеры вентиляционные решетки для круглых воздуховодов.

№ п/п	Размеры строительного проема, мм		Размеры решетки, мм				Внутренние размеры блока регулировки, мм
	Длина	Ширина	Наружные		Внутренние		Внутренние размеры блока регулировки, мм
	L	H	L+30	H+30	L-20	H-20	L1	H1
1	225	75	255	105	205	55	210	55
2	325		355		305		310
3	425		455		405		410
4	525		555		505		510
5	625		655		605		610
6	825		855		805		405 (2 шт.)
7	1025		1025		1005		505 (2 шт.)
8	1225		1255		1205		605 (2 шт.)
9	225	125	255	155	205	105	210	105
10	325		355		305		310
11	425		455		405		410
12	525		555		505		510
13	625		655		605		610
14	825		855		805		405 (2 шт.)
15	1025		1055		1005		505 (2 шт.)
16	1225		1255		1205		605 (2 шт.)
17	225	225	255	255	205	205	210	205
18	325		355		305		310
19	425		455		405		410
20	525		555		505		510
21	625		655		605		610
22	825		855		805		405 (2 шт.)
23	1025		1055		1005		505 (2 шт.)
24	1225		1255		1205		605 (2 шт.)
25	325	325	355	355	305	305	310	305
26	425		455		405		410
27	525		555		505		510
28	625		655		605		610
29	825		855		805		405 (2 шт.)
30	1025		1055		1005		505 (2 шт.)
31	1225		1255		1205		605 (2 шт.)
32	625	425	655	455	605	405	610	405
33	825		855		805		405 (2 шт.)
34	1025		1055		1005		505 (2 шт.)
35	1225		1255		1205		605 (2 шт.)

Образец заказа: РС-ГЦ / Б / D 325х125 , где
Р - решётка;
С - стальная;
Ц - цилиндрическая(для круглых воздуховодов);
Г - горизонтальные пластины;
Б - блок регулировки расхода воздуха( цена блока регулировки расхода воздуха );
D - крепление на саморезах ( З - защёлка, Р - с монтажной рамой);
325х125 - размеры строительного проёма, мм.

Подбор решеток на воздуховоды РС-ГЦ по площади "живого" сечения, м².

Длина, мм	Высота, мм
Длина, мм	75	125	225	325	425
225	0,0075	0,016	0,0328	0,0496	0,0665
325	0,0109	0,0231	0,0474	0,0717	0,0961
425	0,0145	0,0307	0,0630	0,0953	0,1277
525	0,0181	0,0383	0,0786	0,1189	0,1593
625	0,0217	0,0459	0,0942	0,1425	0,1909
825	0,0289	0,0611	0,1254	0,1897	0,2541
1025	0,0361	0,0763	0,1566	0,2369	0,3171
1225	0,0433	0,0915	0,1878	0,2841	0,3805

Цены на решетки РС-ГЦ для круглых воздуховодов. Прайс-лист.

Размер строительного проёма, L xH	РС - ГЦ, руб	РС - ВЦ, руб


225 х 75	548,9	564,3
325 х 75	650,1	693,0
425 х 75	804,1	848,1
525 х 75	875,6	935,0
625 х 75	1102,2	1158,3
825 х 75	1279,3	1378,3

225 х 125	657,3	687,5
325 х 125	775,5	825,0
425 х 125	861,3	950,4
525 х 125	950,4	1081,3
625 х 125	1125,3	1225,4
825 х 125	1351,9	1481,7

225 х 225	848,1	848,1
325 х 225	987,8	1037,3
425 х 225	1073,6	1125,3
525 х 225	1213,3	1301,3
625 х 225	1337,6	1431,1
825 х 225	1912,9	2007,5

325 х 325	1219,9	1219,9
425 х 325	1351,9	1425,6
525 х 325	1563,1	1636,8
625 х 325	1818,3	1912,9
825 х 325	2477,2	2983,2

Как видите ценовой диапазон решёток в корне отличается от ценового максимума решёток иностранного производства, да и стоит отметить, что решетки на воздуховоды РС-ГЦ производитель изготавливает в кратчайшие сроки - это очень важно, когда на объекте очень жёсткие временные рамки сдачи объекта.
