Переточные решетки АП

Переточные решетки АП предназначены для перераспределения воздуха между помещениями.

Решетки состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм.
Переточные решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL или текстурирование.
Минимальный размер решетки 100 x 100 мм, максимальный - 1000 мм по одной из сторон, шаг 50 мм.

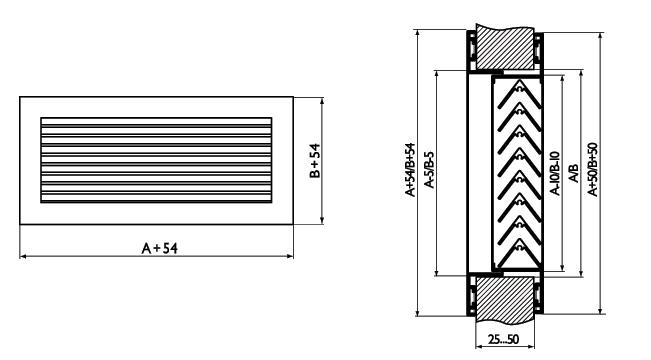

Схема установки с размерами переточной решетки АП:

Данные для подбора решеток АЛН при подаче воздуха в помещение

Размеры* А х В, мм	Fo, м²	F_Ж.С., м²	Скорость в живом сечении V_Ж.С., м\c
			0,2	0,4	0,6	0,8	1	1,5	2	2,5
			Потери полного давления ∆P_{полн, Па}
			0,1	0,3	0,7	1,3	2	4	8	12
300*150	0,039	0,021	15	30	45	60	80	110	150	190
300*200	0,054	0,029	21	42,0	63	80,0	100	160	210	260
300*250	0,068	0,036	26	52	78	100	130	190	260	320
350*150	0,046	0,025	18	36	54	70	90	140	180	230
350*200	0,063	0,034	24	49	73	100	120	180	240	310
400*150	0,053	0,029	21	42	63	80	100	160	210	260
400*200	0,073	0,04	29	58	86	120	140	220	290	360
500*150	0,067	0,037	27	53	80	110	130	200	270	330
500*200	0,091	0,05	36	72	110	140	180	270	360	450
500*250	0,116	0,064	46	92	140	180	230	350	460	580
600*200	0,110	0,061	44	88	130	180	220	330	440	550
600*250	0,139	0,078	56,0	110	170	220	280	420	560	700
