Водяной воздухонагреватель VBR для прямоугольных воздуховодов

Водяной воздухонагреватель VBR предназначен для нагрева воздуха в вентиляционных системах с прямоугольными воздуховодами. Корпус оцинкован методом горячего погружения. Теплообменник выполнен из медных труб с алюминиевым оребрением. Во избежание замораживания при эксплуатации в условиях низких температур, применяется устройство защиты от замораживания с датчиком. Водяной воздухонагреватель VBR устанавливается в горизонтальном или вертикальном воздуховоде (ориентация любая !).

               Параметр Величина                  Ед. измер.
Максимальная рабочая температура         150      °C
Макс. рабочее давление при t воды 100ºC C1000000 (16bar) Па
Макс. рабочее давление при t воды 150ºC C1600000 (10bar)      Па

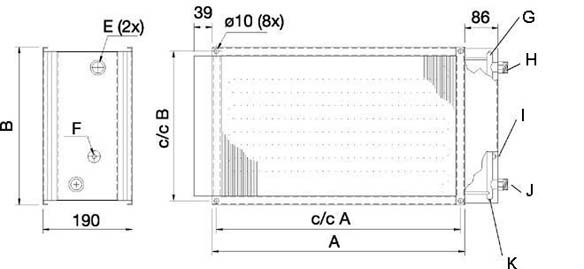

Присоединительные и габаритные размеры канальных воздухонагревателей VBR:

F - резьба G 1/4
G - воздухо-выпускной ниппель
H - выход воды
I - подключение датчика защиты от замораживания
J - вход воды
K - слив

         A    c/c A     B    c/c B       E      вес, кг
VBR 40-20-2        438       420     238     220     R¾''     5.5
VBR 50-25-2        538       520     288     270     R¾''       7
VBR 50-30-2        538       520     338     320     R¾''       8
VBR 60-30-2        638       620     338     320     R¾''       9
VBR 60-35-2        638       620     388     370     R¾''      10
VBR 70-40-2        738       720     438     420     R 1''      12.5
VBR 80-50-2    838       820     538     520     R 1''    16
VBR 100-50-2     1038     1020     538     520     R 1''     18.5

   A     c/c A     B      c/c B     E        вес, кг
VBR 40-20-4     438     420     238     220     R¾''       7
VBR 50-25-4     538     520     288     270     R¾''       9
VBR 50-30-4     538     520     338     320     R 1''     10.5
VBR 60-30-4     638     620     338     320     R 1''     11.5
VBR 60-35-4     638     620     388     370     R 1''      13

                             A        c/c A      B       c/c B     E        вес, кг
VBR 70-40-3        738       720      438     420      R 1''     15.5
VBR 80-50-3        838       820      538     520    R 1''     19
VBR 100-50-3     1038     1020     538     520      R 1''     22.5

Расчётные характеристики нагревателей:

		Расход				Расход
VBR	Темп. воды (вх/вых)	воздуха (м3/ч)	Аэродинамич. сопротивление (Па)	ΔT	Мощность (кВт)	воды (л/с)	Гидравлическое сопротивление (кПа)

40-20-2	60/40ºC	400	9	18.5	2.7	0.03	0.5
		1000	48	12.7	4.6	0.06	1
40-20-4		400	18	29.5	4.3	0.05	0.5
		1000	96	19.5	7.1	0.09	0.5
40-20-2	80/60ºC	400	9	32.8	4.7	0.06	1
		1000	48	24.5	8.9	0.11	2
40-20-4		400	18	46.3	6.7	0.08	0.5
		1000	96	38.9	14.0	0.17	1
50-25-2	60/40ºC	600	8	21.7	4.7	0.06	1
		1200	29	18.2	7.9	0.10	2
50-25-4		600	16	33.1	7.2	0.09	0.5
		1200	59	28.4	12.3	0.15	1
50-25-2	80/60ºC	600	8	36.5	7.9	0.10	2
		1200	29	28.6	12.4	0.15	4
50-25-4		600	16	54.5	11.8	0.14	1
		1200	59	45.9	19.9	0.24	3
50-30-2	60/40ºC	800	10	18.2	5.3	0.06	0.5
		2000	54	13.5	9.8	0.12	1
50-30-4		800	20	32.5	9.4	0.11	1
		2000	109	27.2	19.7	0.24	2
50-30-2	80/60ºC	800	10	33.6	9.7	0.12	1
		2000	54	24.3	17.5	0.21	2
50-30-4		800	20	53.8	15.5	0.19	1
		2000	109	41.7	30.1	0.37	4
60-30-2	60/40ºC	1000	11	19.2	6.9	0.08	1
		2500	58	15.4	13.9	0.17	2
60-30-4		1000	22	34.1	12.3	0.15	1
		2500	117	28.2	25.5	0.31	4
60-30-2	80/60ºC	1000	11	34.3	12.4	0.15	1
		2500	58	24.4	22.1	0.27	4
60-30-4		1000	22	53.9	19.5	0.24	2
		2500	117	41.8	37.8	0.46	7
60-35-2	60/40ºC	1200	11	18.7	8.1	0.10	0.5
		3000	61	15.0	16.3	0.20	2
60-35-4		1200	23	34.2	14.8	0.18	1
		3000	123	28.1	30.4	0.37	4
60-35-2	80/60ºC	1200	11	33.9	14.7	0.18	1
		3000	61	24.1	26.1	0.32	3
60-35-4		1200	23	53.6	23.2	0.28	3
		3000	123	41.5	45.0	0.55	8
70-40-2	60/40ºC	2000	31	20.1	14.5	0.18	1
		4000	94	16.0	23.2	0.28	1
70-40-3		2000	46	24.7	17.8	0.22	0.5
		4000	139	21.1	30.5	0.37	1
70-40-2	80/60ºC	2000	31	34.7	25.1	0.31	1
		4000	94	25.1	36.3	0.44	3
70-40-3		2000	46	45.4	32.8	0.40	1
		4000	139	34.4	49.7	0.61	2
80-50-2	60/40ºC	2500	25	21.1	19.0	0.23	0.5
		5000	77	17.2	31.1	0.38	1
80-50-3		2500	37	28.0	25.3	0.31	0.5
		5000	113	24.0	43.4	0.52	1
80-50-2	80/60ºC	2500	25	36.8	33.3	0.41	1
		5000	77	26.9	48.6	0.59	2
80-50-3		2500	37	48.4	43.7	0.53	1
		5000	113	37.1	67.0	0.82	2
100-50-2	60/40ºC	3000	23	24.8	26.9	0.32	1
		6000	72	18.4	40.0	0.48	2
100-50-3		3000	35	32.3	35.0	0.42	1
		6000	106	25.6	55.4	0.67	2
100-50-2	80/60ºC	3000	23	38.4	41.6	0.51	2
		6000	72	28.2	61.1	0.75	4
100-50-3		3000	35	50.1	54.3	0.66	2
		6000	106	38.7	83.8	1.02	4
