Водяной воздухоохладитель PGK для прямоугольных воздуховодов

Водяной воздухоохладитель PGK предназначен для установки в прямоугольных воздуховодах. Корпус изготовлен из оцинкованной листовой стали. Теплообменник выполнен из медных труб с алюминиевым оребрением. Воздухоохладитель комплектуется воздуховыпускным клапаном и сливным вентилем. Поддон для сбора конденсата выполнен из нержавеющей стали и снабжен патрубком для отвода конденсата (R1/2"). Максимальное рабочее давление - 1,6 МПа (16 бар). Гидравлические подключения осуществляются слева или справа. Для осмотра и технического обслуживания в корпусе агрегата выполнены два сервисных люка. Каплеотделитель DE заказывается отдельно. Рекомендуется при скорости воздушного потока более 3 м/с.

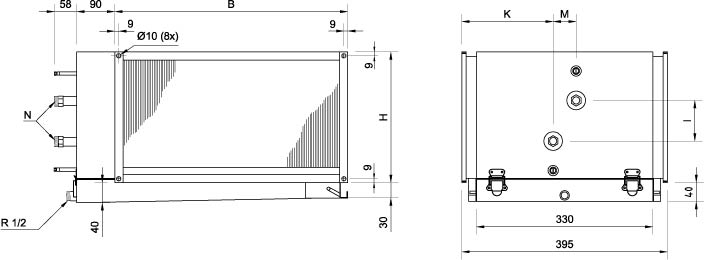

Присоединительные и габаритные размеры канальных воздухоохладителей PGK:

            B    H    I         K    M    N DE
PGK 40-20-3-2.0        438      238      70    176     43     R 3/4     DE 40x20
PGK 50-25-3-2.0        538      288     120     176     43     R 3/4     DE 50x25
PGK 50-30-3-2.0    538      338     175     176     43     R 3/4     DE 50x30
PGK 60-30-3-2.0    638      338     170     176     43     R 3/4     DE 60x30
PGK 60-35-3-2.0    638      388     220     176     43     R 3/4     DE 60x35
PGK 70-40-3-2.0        738    438     250     170     55       R1       DE 70x40
PGK 80-50-3-2.0    838    538     340     170     55       R1       DE 80x50
PGK 100-50-3-2.0     1038     538     350     170     55       R1       DE 100x50

Расчётные характеристики воздухоохладителей:

				Температура воды	6/12 ºC
	Расход воздуха	Скорость воздуха	Аэрод. сопрот.	Темп. возд. на входе	Влажн. вх. возд.	Темп. возд. на выходе	Мощность	Расход воды	Гидравл. сопрот.
PGK	м³/ч	м/с	(Па)	(ºC)	(% RH)	(ºC)	(кВт)	(л/с)	(кПа)

400x200-3-2.0	576	2	31	25	50	17.0	1.53	0.06	1
	576	2	36	30	45	19.0	2.50	0.10	3
	864	3	66	25	50	18.4	1.89	0.08	2
	864	3	72	30	45	20.2	3.26	0.13	5
	1152	4	113	25	50	19.2	2.20	0.09	2
	1152	4	119	30	45	20.8	4.15	0.17	7
500x250-3-2.0	900	2	31	25	50	17.0	2.38	0.09	2
	900	2	36	30	45	18.6	4.27	0.17	5
	1350	3	66	25	50	18.2	3.02	0.12	3
	1350	3	72	30	45	19.4	6.16	0.25	9
	1800	4	113	25	50	18.9	3.61	0.14	4
	1800	4	119	30	45	19.8	8.34	0.33	15
500x300-3-2.0	1080	2	31	25	50	17.1	2.83	0.11	1
	1080	2	36	30	45	18.8	4.93	0.20	4
	1620	3	66	25	50	18.4	3.56	0.14	2
	1620	3	72	30	45	19.7	6.94	0.28	7
	2160	4	113	25	50	19.1	4.22	0.17	3
	2160	4	119	30	45	20.1	9.40	0.37	12
600x300-3-2.0	1296	2	31	25	50	17.3	3.3	0.13	1
	1296	2	36	30	45	19.0	5.69	0.23	3
	1944	3	66	25	50	18.6	4.13	0.16	2
	1944	3	72	30	45	19.8	8.12	0.32	6
	2592	4	113	25	50	19.3	4.90	0.20	3
	2592	4	119	30	45	20.1	11.18	0.45	11
600x350-3-2	1512	2	31	25	50	17.3	3.86	0.15	1
	1512	2	36	30	45	19.0	6.64	0.26	3
	2268	3	66	25	50	18.6	4.82	0.19	2
	2268	3	72	30	45	19.8	9.48	0.38	6
	3024	4	113	25	50	19.3	5.72	0.23	3
	3024	4	119	30	45	20.1	13.05	0.52	11
700x400-3-2.0	1920	2	47	25	50	17.1	5.02	0.20	1
	1920	2	55	30	45	18.1	8.66	0.35	3
	2880	3	91	25	50	18.5	6.20	0.25	1
	2880	3	100	30	45	18.8	12.94	0.52	4
	3840	4	142	25	50	19.3	7.26	0.29	2
	3840	4	151	30	45	19.0	18.41	0.73	8
800x500-3-2.0	2743	2	47	25	50	17.1	7.20	0.29	1
	2743	2	55	30	45	17.6	13.59	0.54	3
	4115	3	91	25	50	18.4	9.04	0.36	1
	4115	3	100	30	45	18.0	21.61	0.86	6
	5486	4	142	25	50	19.0	10.82	0.43	2
	5486	4	151	30	45	18.6	28.41	1.13	10
1000x500-3-2.0	3429	2	47	25	50	17.5	8.56	0.34	1
	3429	2	55	30	45	17.9	16.13	0.64	2
	5144	3	91	25	50	18.7	10.72	0.43	1
	5144	3	100	30	45	18.0	26.77	1.07	6
	6858	4	142	25	50	19.3	12.85	0.51	2
	6858	4	151	30	45	18.6	35.52	1.41	10
