Канальный охладитель DXRE с прямым испарительным охлаждением для прямоугольных воздуховодов.

  Преимущества:
• 8 типоразмеров
• Одинаковая модель для левостороннего и правостороннего подключения (переворачиваемый теплообменник)
• Поддон для конденсата из нержавеющей стали.
• Каплеотделитель может быть установлен независимо от направления воздушного потока
• Легкосъемный поддон для простоты обслуживания
• Корпус изготовлен из листовой стали с коррозионностойким алюцинковым покрытием.
• Теплообменник из медных трубок с алюминиевым оребрением.
• Максимальное рабочее давление: 2.8 MПа (28 Бар).
Применение: Охладители DXRE чаще всего используются для централизованного охлаждения воздуха в вентиляционных системах, но также могут применяться для индивидуального охлаждения воздуха в отдельных помещениях (зонах).
 Установка: DXRE предназначен для установки в горизонтальных воздуховодах с воздушным потоком в любом направлении (переворачиваемый теплообменник).
 Рекомендуется устанавливать каплеотделитель DE (доп. принадлежность) на выходной стороне теплообменника, если скорость воздушного потока превышает 2.5 м/с. Это предотвратит унос водяных капель воздушным потоком в систему воздуховодов.

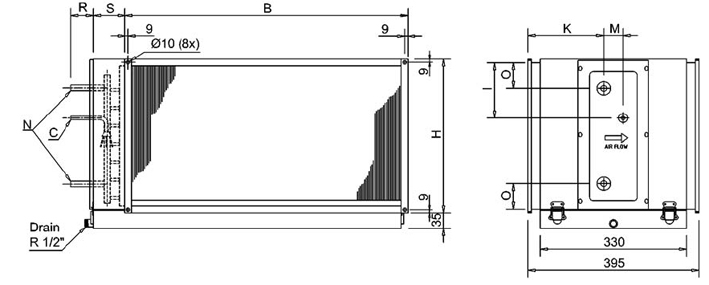

Присоединительные и габаритные размеры канальных воздухоохладителей DXRE:

                                 B         H        I        O        K       M     N        S        R       C
   DXRE                   мм      мм     мм     мм      мм     мм     мм     мм     мм
400x200-3-2,5        438     238     70     100     165     60     19       90     105     1/2"
500x250-3-2,5        558     288     120     30     165     60     22       90     105     1/2"
500x300-3-2,5        558     338     175     30     165     60     22       90     105     1/2"
600x300-3-2,5        638     338     170     30     165     60     22       90     105     5/8"
600x350-3-2,5        638     388     220     30     165     60     22       90     105     5/8"
700x400-3-2,5        738     438     250     30     160     75     35     100     115     5/8"
800x500-3-2,5        838     538     340     30     160     75     35     100     115     5/8"
1000x500-3-2,5     1038    538     350     30     160     75     35     100     115     5/8"

 Расчётные характеристики охдадителей:

Хладагент R407C, 5 ºC         Возд. поток Давление возд. Т вх. возд. Влажн. вх. возд. Т вых. возд. Мощность Хладагент, расход Хладагент, падение давл. DXRE (м3/ч) (Пa) (ºC) (% RH) (ºC) (кВт) (кг/ч) (кПa)

400x200-3-2.5 575 32 25 50 15,8 2,2 51 3,0   575 36 30 50 18,8 3,2 75 6,1   865 60 25 50 16,9 2,7 63 4,3   865 68 30 50 20,4 3,9 90 8,7   1150 91 25 50 17,5 2,8 65 4,9   1150 107 30 50 21,2 4,4 104 11,3 500x250-3-2.5 900 32 25 50 15,8 3,4 80 3,2   900 36 30 50 18,7 5,0 118 6,6   1350 60 25 50 16,9 4,2 99 5,0   1350 69 30 50 20,1 6,3 147 9,8   1800 92 25 50 18,0 4,4 103 5,2   1800 108 30 50 21,2 7,1 165 12,1 500x300-3-2.5 1080 32 25 50 15,5 4,3 101 6,1   1080 36 30 50 18,3 6,4 149 11,9   1620 62 25 50 16,6 5,4 126 8,8   1620 70 30 50 19,8 7,9 186 17,6   2160 97 25 50 17,3 6,3 147 11,6   2160 110 30 50 20,9 8,9 208 21,7 600x300-3-2.5 1300 33 25 50 15,4 5,3 116 8,4   1300 37 30 50 17,8 8,2 180 18,5   1950 63 25 50 16,5 6,6 145 12,6   1950 71 30 50 19,6 9,7 213 25,2   2600 99 25 50 17,3 7,7 170 16,7   2600 112 30 50 20,8 11,0 241 31,5 600x350-3-2.5 1510 32 25 50 15,5 6,0 131 7,5   1510 36 30 50 18,4 8,7 192 12,8   2270 62 25 50 16,7 7,5 164 10,1   2270 70 30 50 19,8 11,0 242 18,6   3025 97 25 50 17,4 8,6 189 12,5   3025 110 30 50 21,0 12,4 272 22,6 700x400-3-2.5 2015 40 25 50 14,7 8,6 188 7,6   2015 44 30 50 17,4 12,5 274 13,3   3020 72 25 50 16,3 9,6 211 9,0   3020 83 30 50 19,3 14,7 323 17,4   4030 112 25 50 16,5 11,2 246 11,3   4030 130 30 50 20,2 16,9 370 20,0 800x500-3-2.5 2880 39 25 50 14,6 12,4 272 8,8   2880 44 30 50 17,3 18,1 398 15,7   4320 73 25 50 16,2 14,1 309 10,6   4320 84 30 50 19,1 21,8 477 21,2   5760 113 25 50 16,4 16,2 356 13,2   5760 131 30 50 20,2 24,5 538 25,9 1000x500-3-2.5 3600 40 25 50 14,3 16,3 356 15,1   3600 45 30 50 16,9 23,6 517 28,0   5400 74 25 50 15,9 18,7 411 19,0   5400 86 30 50 18,6 29,1 638 40,2   7200 116 25 50 16,7 21,4 470 23,8   7200 134 30 50 19,9 31,9 699 47,0
