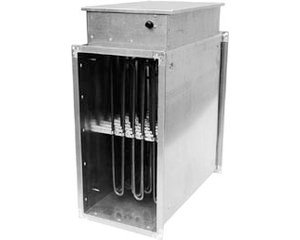

Канальные электронагреватели PBER для прямоугольных каналов: Канальные нагреватели PBER предназначены для подогрева воздуха в воздуховодах прямоугольного сечения. Корпус и коммутационная коробка изготовлены из оцинкованного стального листа, нагревательные элементы - из нержавеющей стали. Степень защиты: IP 43. Установка: Канальные нагреватели должны устанавливаться так, чтобы воздушный поток был направлен cогласно указательной стрелке на его корпусе и был равномерным по всему сечению. Рекомендуемое расстояние от нагревателя до изгиба канала, заслонки и т. п. должно быть не менее диагонального размера нагревателя. Нагреватели могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на нагреватель при отключенном вентиляторе. Регулирование мощности: Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы TTC. Если мощность нагревателя превышает допустимую мощность основного регулятора необходимо использовать дополнительный ступенчатый регулятор. Защита от перегрева: Канальные нагреватели PBER снабжены двумя термостатами защиты от перегрева: один с автоматическим перезапуском (температура срабатывания 55°С), другой - с ручным (температура срабатывания 120°С). Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40°С.
Габаритные и присоединительные размеры нагревателя PBER:
|
|
| Технические характеристики |
| |
| Тип |
Мощность, кВт |
Напряже- ние, В |
Ток, А |
Ступени мощности, кВт |
Тиристорное управление |
Размеры, мм |
Вес, кг |
| D |
В |
L |
| PBER 400x200/9 |
9,0 |
400/3 фазы |
13,7 |
9 |
TTC 25 |
400 |
200 |
400 |
16 |
| PBER 400x200/12 |
12,0 |
400/3 фазы |
18,3 |
12 |
TTC 25 |
400 |
200 |
400 |
17 |
| PBER 400x200/15 |
15,0 |
400/3 фазы |
22,7 |
5+5+5 |
TTC 25 |
400 |
200 |
400 |
19 |
| PBER 500x250/12 |
12,0 |
400/3 фазы |
18,3 |
12 |
TTC 25 |
500 |
250 |
400 |
19 |
| PBER 500x250/17 |
17,0 |
400/3 фазы |
25,9 |
5+12 |
TTC 25 |
500 |
250 |
400 |
22 |
| PBER 500x250/27 |
27,0 |
400/3 фазы |
41,0 |
6+6+15 |
TTC 40 F |
500 |
250 |
533 |
27 |
| PBER 500x300/12 |
12,0 |
400/3 фазы |
18,3 |
12 |
TTC 25 |
500 |
300 |
400 |
19 |
| PBER 500x300/17 |
17,0 |
400/3 фазы |
25,9 |
5+12 |
TTC 25 |
500 |
300 |
400 |
22 |
| PBER 500x300/27 |
27,0 |
400/3 фазы |
45,4 |
6+6+15 |
TTC 40 F |
500 |
300 |
533 |
28 |
| PBER 600x300/17 |
17,0 |
400/3 фазы |
25,9 |
5+12 |
TTC 25 |
600 |
300 |
400 |
24 |
| PBER 600x300/27 |
27,0 |
400/3 фазы |
41,0 |
6+6+15 |
TTC 40 F |
600 |
300 |
533 |
29 |
| PBER 600x300/32 |
32,0 |
400/3 фазы |
48,7 |
8+8+16 |
TTC 25+TTS 4/D |
600 |
300 |
533 |
31 |
| PBER 600x350/17 |
17,0 |
400/3 фазы |
25,9 |
5+12 |
TTC 25 |
600 |
350 |
400 |
24 |
| PBER 600x350/27 |
27,0 |
400/3 фазы |
41,0 |
6+6+15 |
TTC 40 F |
600 |
350 |
400 |
29 |
| PBER 600x350/45 |
45,0 |
400/3 фазы |
68,0 |
7,5+7,5+15+15 |
TTC 25+TTS 4/D |
600 |
350 |
533 |
38 |
| PBER 700x400/27 |
27,0 |
400/3 фазы |
41,0 |
6+6+15 |
TTC 40 F |
700 |
400 |
400 |
31 |
| PBER 700x400/45 |
45,0 |
400/3 фазы |
68,0 |
7,5+7,5+15+15 |
TTC 25+TTS 4/D |
700 |
400 |
533 |
40 |
| PBER 700x400/67 |
67,5 |
400/3 фазы |
102,2 |
7,5+7,5+7,5+15+15+15 |
TTC 25+TTS 4/D |
700 |
400 |
533 |
51 |
| PBER 800x500/45 |
45,0 |
400/3 фазы |
68,0 |
7,5+7,5+15+15 |
TTC 25+TTS 4/D |
800 |
500 |
400 |
42 |
| PBER 800x500/67 |
67,5 |
400/3 фазы |
102,2 |
7,5+7,5+7,5+15+15+15 |
TTC 25+TTS 4/D |
800 |
500 |
400 |
53 |
| PBER 800x500/90 |
90,0 |
400/3 фазы |
136,0 |
15+15+15+15+15+15 |
TTC 25+TTS 4/D |
800 |
500 |
533 |
64 |
| PBER 1000x500/45 |
45,0 |
400/3 фазы |
68,0 |
7,5+7,5+15+15 |
TTC 25+TTS 4/D |
1000 |
500 |
400 |
46 |
| PBER 1000x500/67 |
67,5 |
400/3 фазы |
102,2 |
7,5+7,5+7,5+15+15+15 |
TTC 25+TTS 4/D |
1000 |
500 |
400 |
57 |
| PBER 1000x500/90 |
90,0 |
400/3 фазы |
136,0 |
15+15+15+15+15+15 |
TTC 25+TTS 4/D |
1000 |
500 |
533 |
68 | |
|
| Схемы подключения PBER: , где: Q - термостат защиты от перегрева, температура срабатывания 55°С; Y - термостат защиты от воспламенения, температура срабатывания 120°С.
|
