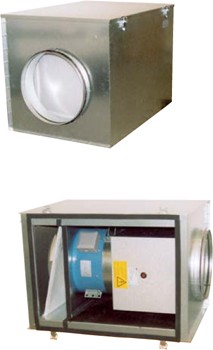

Приточные установки TLP

   Преимущества:
• Низкй уровень шума
• Приточный агрегат с подогревом
• Быстросъемная инспекционная панель
• Фильтр EU4
 Рекомендации по применению: Приточные системы вентиляции небольших офисов и др. помещений, с высокими требованиями к уровню шума, когда пространство для монтажа ограничено и требуются компактные и малошумные приточные агрегаты.
Конструкция: TLP состоит из вентилятора, фильтра и нагревателя, размещенных в корпусе из оцинкованной листовой стали (изоляция 50 мм минеральной ваты). Фильтр EU4 размещается непосредственно в зоне доступа при открытии откидной сервисной крышки для удобства замены. Присоединительные патрубки имеют резиновое уплотнение, откидная крышка имеет шарнирные замки и неопреновые уплотняющие ленты.
 Двигатель: В агрегате TLP используются вентиляторы серии К или KD, они сочетают компактность с хорошими аэродинамическими характеристиками. Двигатели вентиляторов имеют встроенные термоконтакты с электрическим перезапуском.
 Регулирование: Расход воздуха агрегата регулируется ступенчато (5-ти ступенчатым трансформатором) или плавно (тиристором). Приточная температура поддерживается при помощи регулятора мощности нагрева Pulser (или ТTС) и канальным датчиком температуры. (Регулирующая аппаратура поставляется дополнительно).
 Подключение: К вентиляторам должно всегда подаваться напряжение 230 В. Задержка отключения вентилятора для обдува тэнов не требуется. (Минимальная скорость воздушного потока 1,5 м/сек). Макс. температура на выходе 40°С. Нагреватель имеет встроенную защиту от перегрева с ручным перезапуском.
 Монтаж: TLP устанавливается за подвесным потолком или на стене. Агрегаты типоразмеров 125 - 200 могут быть размещены крышкой вниз. В этом случае нужно повернуть электрический нагреватель так, чтобы соединительная коробка располагалась вверху или сбоку, в целях нормальной работы устройства защиты от перегрева воздухонагревателя. Агрегаты типоразмера 315 устанавливать крышкой вниз нельзя.
 Сертификаты: Сертификаты соответствия РФ и Украины.

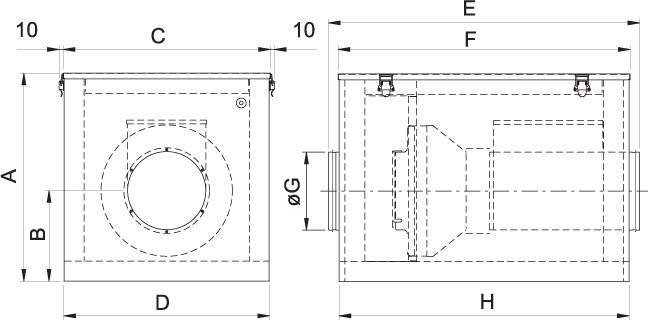

Установочные и габаритные размеры приточных установок TLP:


                                        A        B        C        D         E         F     øG         H
   TLP 125/1,2               436     211     459     465     786     745     125     740
   TLP 160/2,1               436     211     459     465     786     745     160     740
   TLP 200/3,0-5,0         531     231     529     525     794     745     200     740
   TLP 315/6,0               531     231     529     525     798     745     315     740
   TLP 315/9,0               551     231     549     545     948     895     315     890


  Технические данные приточной установки TLP125/1,2

ПараметрВеличинаЕд. измер.
Напряжение230В
Частота50Гц
Фазность1~
Ток, двигатель0,159A
Ток, электрический нагреватель5,22A
Мощность, двигатели29Вт
Мощность электрического нагревателя1,2кВт
Максимальная температура перемещаемого воздуха70°C
Макс. расход воздуха130м³/ч
Минимальный расход воздуха70м³/ч
Частота вращения2 5711/мин
Уровень звукового давления на расстоянии 3м29,3дБ(А)
Вес31кг
Класс защиты корпуса44IP
Класс изоляции двигателяB

  Технические данные приточной установки TLP160/2,1
ПараметрВеличинаЕд. измер.
Напряжение230В
Частота50Гц
Фазность1~
Ток, двигатель0,26A
Ток, электрический нагреватель9,13A
Мощность, двигатели60,2Вт
Мощность электрического нагревателя2,1кВт
Максимальная температура перемещаемого воздуха70°C
Макс. расход воздуха299м³/ч
Минимальный расход воздуха110м³/ч
Частота вращения2 4431/мин
Уровень звукового давления на расстоянии 3м38,9дБ(А)
Вес32,1кг
Класс защиты корпуса44IP
Класс изоляции двигателяB

   Технические данные приточной установки TLP200/3,0
ПараметрВеличинаЕд. измер.
Напряжение400В
Частота50Гц
Фазность2~
Ток, двигатель0,45A
Ток, электрический нагреватель7,5A
Мощность, двигатели103Вт
Мощность электрического нагревателя3кВт
Максимальная температура перемещаемого воздуха70°C
Макс. расход воздуха518м³/ч
Минимальный расход воздуха170м³/ч
Частота вращения2 5781/мин
Уровень звукового давления на расстоянии 3м46,2дБ(А)
Вес40кг
Класс защиты корпуса44IP
Класс изоляции двигателяB

   Технические данные приточной установки TLP200/5,0
ПараметрВеличинаЕд. измер.
Напряжение400В
Фазность2~
Частота50Гц
Ток, двигатель0,45A
Ток, электрический нагреватель12,5A
Мощность, двигатели103Вт
Мощность электрического нагревателя5кВт
Максимальная температура перемещаемого воздуха70°C
Макс. расход воздуха518м³/ч
Минимальный расход воздуха170м³/ч
Частота вращения2 5781/мин
Уровень звукового давления на расстоянии 3м46,2дБ(А)
Вес39,5кг
Класс защиты корпуса44IP
Класс изоляции двигателяB

   Технические данные приточной установки TLP315/6,0
ПараметрВеличинаЕд. измер.
Напряжение400В
Частота50Гц
Фазность2~
Ток, двигатель1,08A
Ток, электрический нагреватель15A
Мощность, двигатели243Вт
Мощность электрического нагревателя6кВт
Максимальная температура перемещаемого воздуха40°C
Макс. расход воздуха940м³/ч
Минимальный расход воздуха415м³/ч
Частота вращения2 6141/мин
Уровень звукового давления на расстоянии 3м47,8дБ(А)
Вес42кг
Класс защиты корпуса44IP
Класс изоляции двигателяF
Емкость конденсатора6мкФ

   Технические данные приточной установки TLP315/9,0
ПараметрВеличинаЕд. измер.
Напряжение400В
Частота50Гц
Фазность3~
Ток, двигатель1,54A
Ток, электрический нагреватель13A
Мощность, двигатели353Вт
Мощность электрического нагревателя9кВт
Максимальная температура перемещаемого воздуха40°C
Макс. расход воздуха1 595м³/ч
Минимальный расход воздуха415м³/ч
Частота вращения2 6011/мин
Уровень звукового давления на расстоянии 3м49,5дБ(А)
Вес54кг
Класс защиты корпуса44IP
Класс изоляции двигателяF
Емкость конденсатора10мкФ
