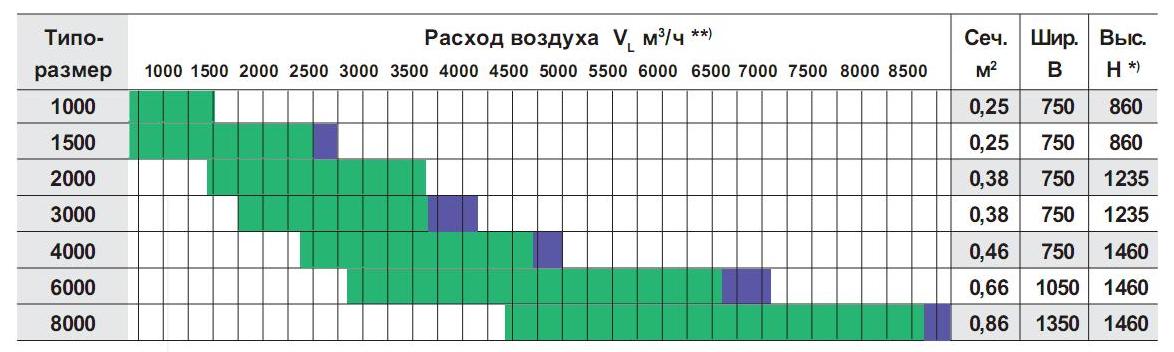

Приточно-вытяжные установки FRIVENT Compact-Lineв компактном модульном исполнении для общеобменной вентиляции, фильтрования, нагрева, увлажнения, осушения, охлаждения и кондиционирования воздуха.Конструкция корпуса: Корпус установки для монтажа в помещении, разборный, с рамами из профилированного алюминия. Стенки корпуса из двухслойных герметичных съемных панелей с обеих сторон из оцинкованной стали, с уплотнением по периметру. Звуко- и теплоизоляция из негорючих минераловатных плит. Внутренние поверхности полностью гладкие. Ревизионные двери с шарнирами с уплотнением и быстрыми замками. Ванны для конденсата расположены внутри с выводом вниз. Уплотнение между модулями установки из износостойкой эластичной уплотнительной ленты. Подключения воздуховодов с помощью гибких вставок. Толщина изоляции 35 мм Среднее звукопоглощение при толщине изоляции 30 мм 32 Дб(A) Теплопроводность (коэффициент) при толщине изоляции 30 мм 0,81 Вт/м2 K Вентиляторы: экономичные высокоэффективные центробежные вентиляторы с рабочим колесом без спирального корпуса с приводом на валу. Весь блок вентилятора с рабочим колесом, двигателем и всасывающим диффузором установлен на виброизоляторах. До типоразмера Compact-Line 2000 стандартный вентилятор с регулируемым двигателем с внешним ротором. Изменение числа оборотов и настройка производительности с помощью переключателя ступеней и ступенчатого трансформатора. Защита двигателя термоконтактами. Начиная с типоразмера Compact-Line 2000 стандартный вентилятор с одноступенчатым трехфазным двигателем. Изменение числа оборотов и настройка производительности с помощью частотного преобразователя. Защита двигателя термоконтактами. Необходимую мощность двигателя проконтролировать по характеристикам вентилятора. Для высокого сопротивления сети необходим следующий типоразмер вентилятора. Все двигатели с защитой обмотки - термоконтактами. Воздухонагреватель: Водяной калорифер в медно-алюминиевом исполнении с выведенными на одну сторону подключениями, по выбору слева или справа. Электронагреватель: оребрённые нагревательные элементы из жаростойкой стали, для низкой температуры поверхности, все подключения выполнены с помощью клемм, количество групп в зависимости от мощности для трехфазного тока 400 В. Ограничитель температуры и контроль перегрева встроены, исполнение по DIN 57100, часть 420. Можно предусмотреть в регулировании блокировку вентилятора и работу вентилятора после отключения. Воздухоохладитель: Медно-алюминиевое исполнение для холодной воды или испаритель, подключения выведены на одну сторону с внешней резьбой, испаритель с соединениями под пайку. Каплеуловитель из пластика, ванна для конденсата с выводом вниз. Воздушный фильтр: Стандартный карманный фильтр с длиной кармана 360мм, класс фильтрации G4. Исполнение с длиной кармана 650 мм для классов фильтрации F5 .. F9 по запросу. Воздушные клапаны: алюминиевые, расположены снаружи установки, с пустотелыми алюминиевыми лопатками. Гибкие вставки: Для подключения напорных и всасывающих воздуховодов, изготовлены из покрытой ПВХ ткани с фланцами S20. Утилизация тепла: Пластинчатый теплоутилизатор: Пластинчатый теплообменник из алюминия с интегрированным байпасом и ванной для конденсата. С промежуточным теплоносителем: Из двух оребрённых теплообменников соединенных закрытым контуром с водно-гликолевой смесью. Теплообменник в вытяжном воздухе с каплеуловителем и ванной для конденсата. Встраивается в качестве комплектного модуля приточно-вытяжной установки, включая обвязку трубами, электрические подключения, регулирование мощности и защиту от обледенения. Вращающийся теплоутилизатор: Вращающийся теплообменник с ротором из волнообразного алюминия. Исполнение Е - с передачей влаги Исполнение Т - без передачи влаги. Ремонтный выключатель: Многополюсный выключатель с возможностью блокировки, смонтированный на корпусе и подключенный или поставляющийся отдельно. Регулирование температуры и шкаф управления. Регулирование температуры приточного воздуха или температуры в помещении с ограничением минимальной температуры притока, переключатель числа оборотов, частотный преобразователь, встроенный и подключенный в шкафу управления. Шкаф управления отдельно или смонтированный на корпусе установки и подключенный. Выносной блок управления. Обзор производительности - Подбор установки: Границы расчета установки Скорость воздуха (м/с) исходя из живого сечения установки: 1) комфортная вентиляция, рекомендуемая скорость воздуха не более 2,8 м/с с охладителем, увлажнителем, теплоутилизатором; 2) приточно-вытяжные установки, рекомендуемая скорость воздуха не более 3,0 м/с с нагревателем, фильтром; 3) вытяжные установки, макс. скорость воздуха 4,5 м/с.  *) Высота - это общая высота снаружи. **) Внимание - учитывайте диапазон расходов воздуха вентиляторов! Расходы воздуха для установок с нагревателем и карманным фильтром. Расходы воздуха для установок с охлаждением и утилизацией тепла смотри в диапазоне комфортная вентиляция. Чем больше выбрана установка , тем ниже потребляемая мощность вентилятора и уровень шума. Вентиляторы FRIVENT Compact-Line 1000. Вентиляторы Frivent Compact-Line 1500. Вентиляторы Frivent Compact-Line 2000. Compact-Line 2000 вертикальное исполнение Compact-Line 1500 с вращающимся теплоутилизатором. Вентиляторы frivent Compact-Line 2000/3000. Вентиляторы frivent Compact-Line 4000/6000. Вентиляторы frivent Compact-Line 8000. Подробная информация Compact-Line. PDF |
|
|
